一、鄭州市政道路混凝土路面攤鋪機應用注意事項
1、攤鋪層形成波浪
（1 ）攤鋪機起步時(shí)形成的波浪。攤鋪機起步時(shí)形成的凹陷和凸起分別是由于初始仰角過(guò)小或過(guò)大造成的。有時(shí)，雖然初始仰角設置不正確、鋪面也無(wú)明顯缺陷，但壓路機碾壓后就形成凹陷和凸起，即使盡力修補也無(wú)濟于事，因此選擇合適的初始仰角就顯得特別重要。一般初始工作仰角要在鋪筑試驗段時(shí)確定，一旦確定后就不要隨意變動(dòng)，并且隨溫度的變化要作適當的凋整，溫度高時(shí)應略大，溫度低時(shí)應略小。
（2 ）混合料性質(zhì)不穩定而形成的波浪?；旌狭闲再|(zhì)不穩定而產(chǎn)生的波浪具有很大的隨機性，其與混合料的變化息息相關(guān)，多見(jiàn)于攤鋪作業(yè)中工作仰角頻繁變化時(shí)。如果攤鋪的混合料本身性質(zhì)不穩定，或者溫度過(guò)高、瀝青含量過(guò)多、礦粉摻量過(guò)多等，都易使攤鋪厚度發(fā)生變化從而產(chǎn)生波浪。這主要是因為混合料中瀝青與礦粉的過(guò)量均會(huì )減小其承載力N，熨平板工作仰角增大使鋪層厚度不準；此外，在攪拌以及運輸過(guò)程中管理不當，如出現嚴重離析或缺乏必要的保溫措施等，都會(huì )使其性質(zhì)發(fā)生變化，從而影響鋪層厚度，故應根據混合料性質(zhì)的變化及時(shí)地改變熨平板的工作仰角。
2、 路面面層開(kāi)裂
（1 ）全寬型裂縫。這是由于攤鋪機在攤鋪混合料時(shí)向前推動(dòng)的速度太快造成的。若熨平板翹曲或損壞，面層也可能發(fā)生裂縫：混合料溫度過(guò)低、用冷的攤鋪機熨平以及瀝青混合料中使用過(guò)粗的集料等，都會(huì )導致面層開(kāi)裂。解決方法是，使混合料的攤鋪溫度為120～150℃；對攤鋪機的熨平器預熱；修復磨損的熨平板：降低攤鋪機的速度，使其攤鋪速度為2-6m/rain。
（2） 中心型和外側型裂縫。攤鋪機熨平器前緣拱度太小會(huì )導致面層中心開(kāi)裂；熨平器前緣拱度太大會(huì )導致瀝青混合料的兩個(gè)外側邊緣開(kāi)裂。對于大多數混合料來(lái)說(shuō)，熨平器前緣的拱度比后緣的拱度要稍微大一些。若瀝青混凝土材料沒(méi)有填在攤鋪機熨平器中央螺旋推運器變速器下方，也可能導致面層中心開(kāi)裂；若進(jìn)料器活門(mén)的安裝不適當和磨損，或者是螺旋推運器上擰緊軋條的螺釘安裝不適當，也會(huì )導致面層中心開(kāi)裂。

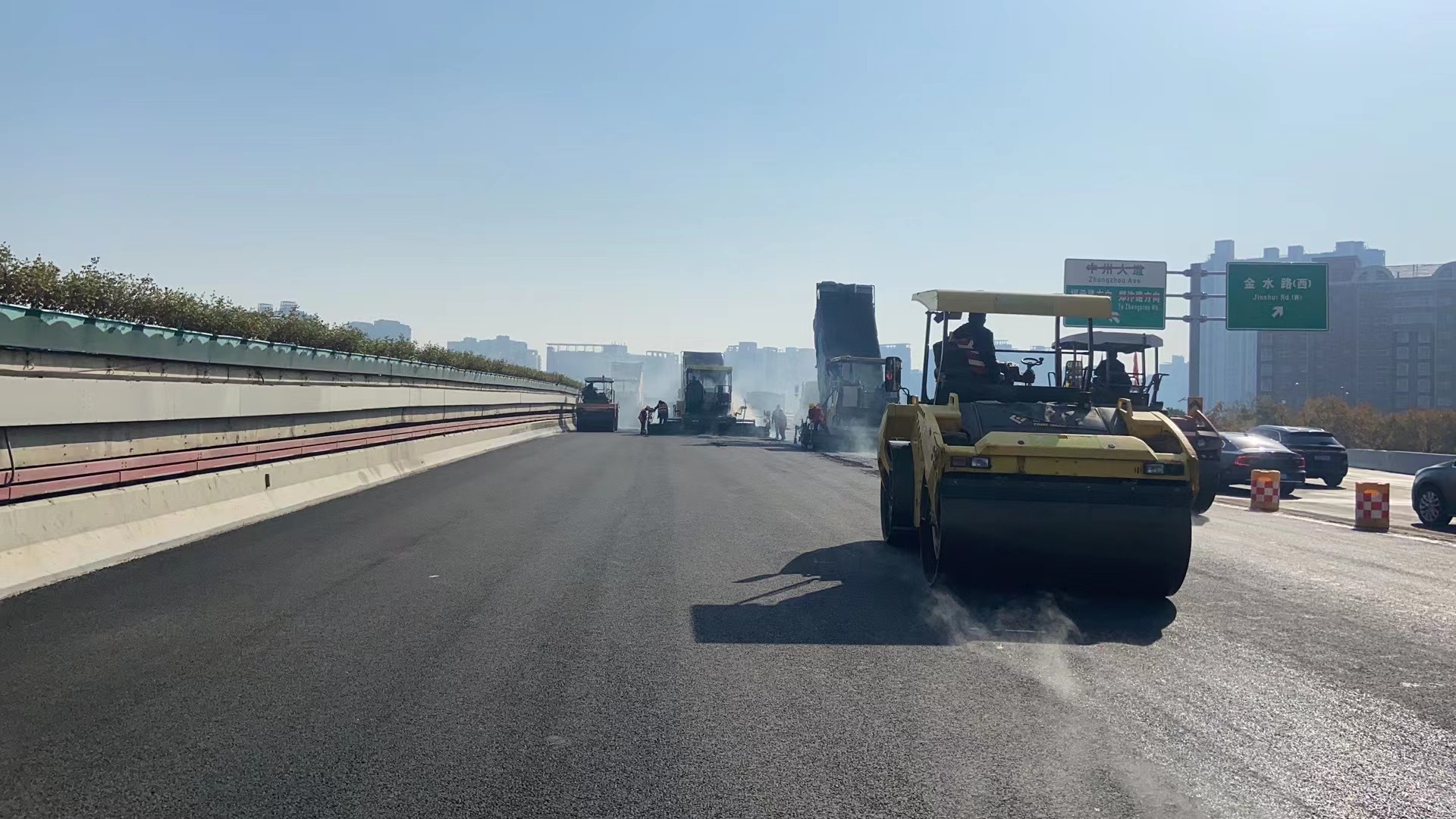

鄭州瀝青路面施工
