一、鄭州滎陽廠拌熱再生瀝青混合料施工工藝——鄭州滎陽瀝青攤鋪施工
1、材料制備工作——鄭州滎陽瀝青攤鋪施工
在制備再生瀝青材料的過程中，須結合專業試驗活動進行瀝青膠結料的試驗工作，對瀝青進行抽提，以生成老化瀝青的原材料，在原材料中加入4%、6%、8%的再生劑，以此形成再生瀝青。在制備過程中須科學控制加熱溫度，避免溫度過高、過低，溫度過高會導致瀝青老化，使再生劑會發失效；溫度過低會，導致瀝青流動性變差，再生劑和老化瀝青無法充分拌和，將加熱溫度控制在140℃最佳。與此同時，應準確把握瀝青拌和時間，避免時間過長、過短。應嚴格按照再生瀝青的常規指標，運用物理化學試驗對再生瀝青集料的針入度、軟化點、延度和最佳摻量進行檢測。——鄭州滎陽瀝青攤鋪施工
2、瀝青混合料拌和——鄭州滎陽瀝青攤鋪施工
采用間歇式拌和設備和連續式拌和設備兩種設備來拌和廠拌熱再生瀝青混合料，因為該拌和設備上具備RAP材料的計量配料裝置，堆放RAP的料倉應多于2個，RAP的含水率不得超過3%。結合施工特點和環境特性，以及拌和樓等級來制定廠拌熱再生瀝青混合料的拌和參數，確保瀝青混合料的整體拌和質量，進行維持并降低回收材料的老化程度。——鄭州滎陽瀝青攤鋪施工
3、瀝青混合料的運輸——鄭州滎陽瀝青攤鋪施工
廠拌熱再生瀝青混合料裝車完畢后，施工技術人員要及時對瀝青混合料的溫度進行實時監測。若發現瀝青混合料溫度過高，則應將其廢棄。因為溫度過高時，瀝青混合料內部結構松散，出現失黏效應，使用性能嚴重下降。采用自卸車運輸廠拌熱再生瀝青混合料。運輸車行駛至施工現場前，施工技術人員應將車輛外側雜物洗凈，特別是車輪處，以免車輛進場后污染施工現場。運輸車進場施工時，駕駛人員不得隨意加減速或急驟停，以免破壞路面，同時避免車廂內瀝青混合料發生離析。——鄭州滎陽瀝青攤鋪施工

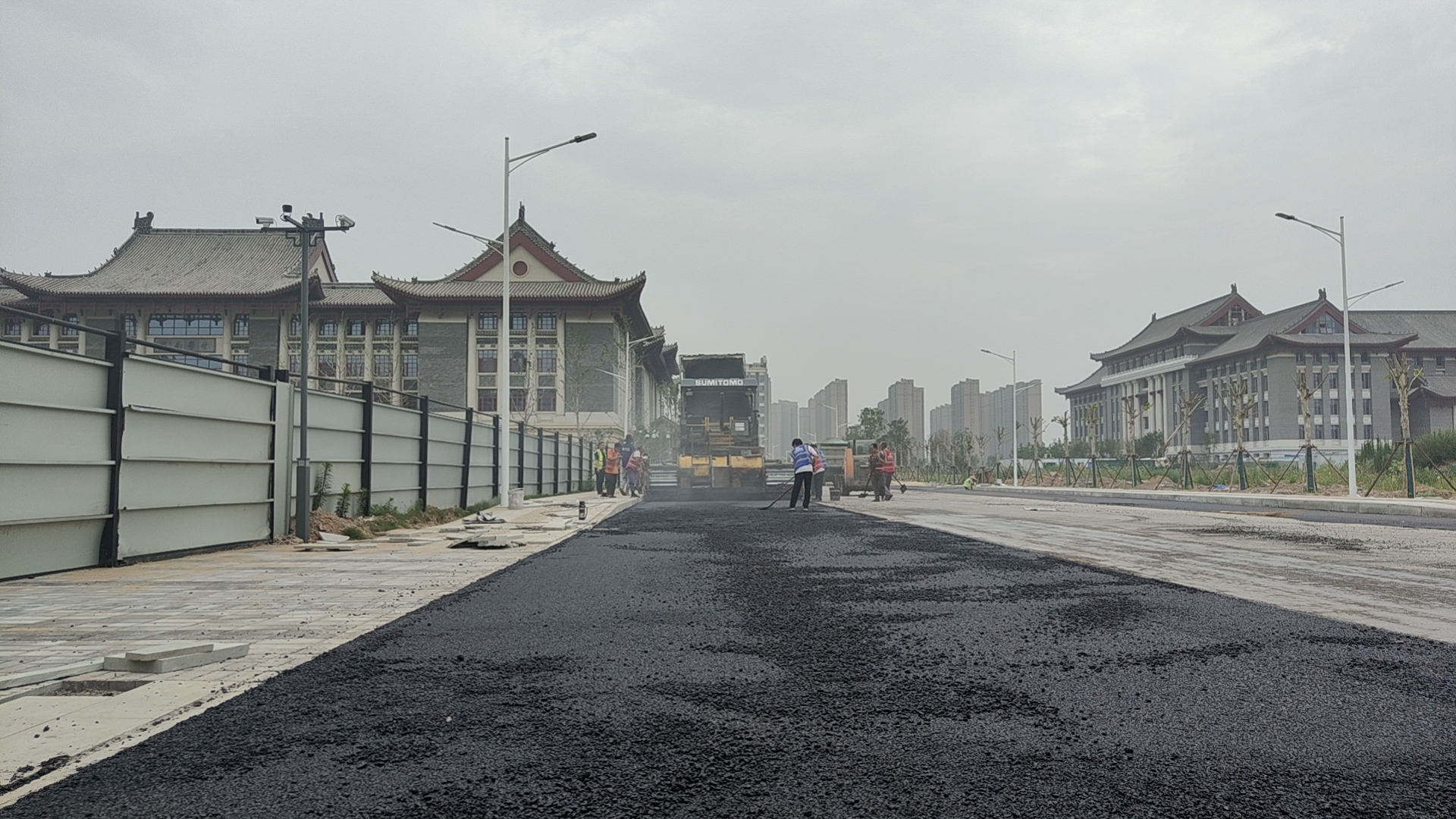

4、瀝青混合料攤鋪——鄭州滎陽瀝青攤鋪施工
廠拌熱再生瀝青混合料在攤鋪過程中需供應充分，攤鋪機的攤鋪速率和供料速率應相匹配。攤鋪機中廠拌熱再生瀝青混合料的高度需大于攤鋪機送料器的1/3。廠拌熱再生瀝青混合料的攤鋪溫度需要高于普通混合料10℃左右。廠拌熱再生瀝青混合料的攤鋪工藝應謹遵施工技術規范，以免對后續碾壓過程帶來影響。攤鋪機駕駛員在駕駛攤鋪機時不得隨意地轉彎以及加速減速，到達攤鋪位置時需要將螺旋布料器設置均勻。攤鋪機的熨平板在使用前需要預熱，攤鋪過程中嚴禁現場人員隨意踩踏路面，并保持攤鋪完畢路段的清潔度。——鄭州滎陽瀝青攤鋪施工
5、壓實成型——鄭州滎陽瀝青攤鋪施工
為了改進壓實質量，首要工作是科學規劃壓路機組合方式及壓實流程，以增大路面密實度、平整度和壓實度。壓實分為初壓、中壓和終壓3個環節。在初壓中，要確保瀝青混合料不存在開裂等問題。嚴禁使用輪胎壓路機，以改進面層橫向平整度。在石料易于壓碎的情況下，原則上鋼輪壓路機不開振，以輪胎壓路機碾壓為主。壓路機作業中，除要做到緩慢勻速前行外，還需根據不同壓實階段調整壓實速度，以改進壓實質量，碾壓是方向和路線不可隨意更改，且與攤鋪機保持一定間隔，在攤鋪后開展壓實工作，增大瀝青混合料的密實度，減少病害等問題的出現。碾壓過程中需實施道路封閉，設置明確的指示，引導交通，維護作業安全。在壓實過程中，可向壓路機輪噴灑一些隔離水溶液，避免混合料粘輪，壓實12h后方可允許車輛通行。——鄭州滎陽瀝青攤鋪施工
鄭州滎陽瀝青攤鋪施工
